Шкаф управления нагревом

  • Categories: Оборудование систем автоматизация
  • Tags:

Шкафы серии ШУН предназначены для управления процессами нагрева (сушки, плавки, полимеризации и т.д.) в любых технологических печах электросопротивления.
Шкафы ШУН выполняются на основе регуляторов ТРМ-Н и(или) ТРМ-Ф и содержат в себе:

  • Регулятор(ы) ТРМ-Н и(или) ТРМ-Ф;
  • Комплект пускозащитной аппаратуры;
  • Систему управления нагревом.


Шкафы ШУН имеют степень защиты IP54 и оснащены приточно-вытяжной вентиляцией. Для работы в условиях высокой загрязненности окружающего воздуха применяется вынос охладителей силовых приборов за пределы шкафа.

Массо-габаритные показатели шкафов ШУН

Количество зон регулирования

Номинальный выходной ток, А

Способ управления
(выходное напряжение)

Размеры, мм

 Масса, кг
высота ширина глубина
1 до 100 С переключением «в нуле» (220/380В,50Гц),

Фазовое управление (0-220/380В,50Гц)

 1800 600 400 100
100 – 185 1800 800 400 120
200 – 400 1800 800 400 150
свыше 400 уточняется по запросу
2 2х30 1800 600 400 125
2х45 1800 600 400 125
2х60 1800 800 400 140
2х75 1800 800 400 140
2х90 1800 800 400 150
2х100 1800 800 400 190
свыше 100 уточняется по запросу
3 1х100 + 2х30 2000 1200 800 220
4 2х100 + 2х30 2000 2000 800 290
более 4 уточняется по запросу

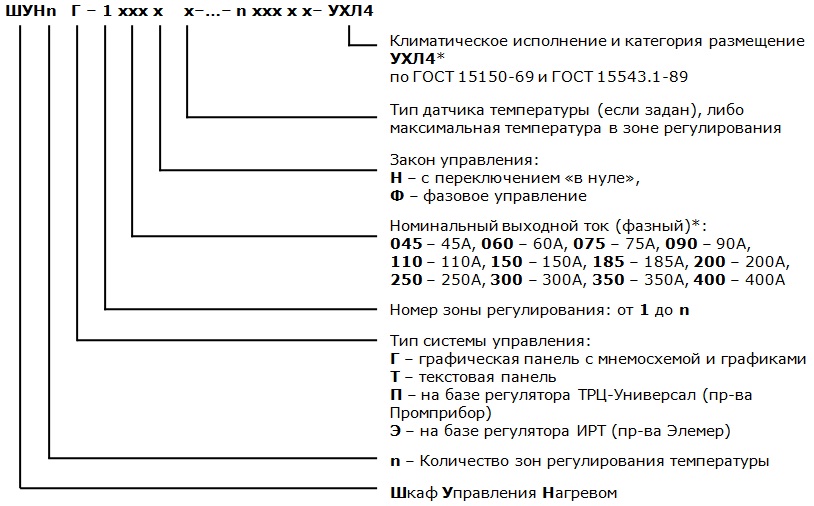

Условное обозначение:
