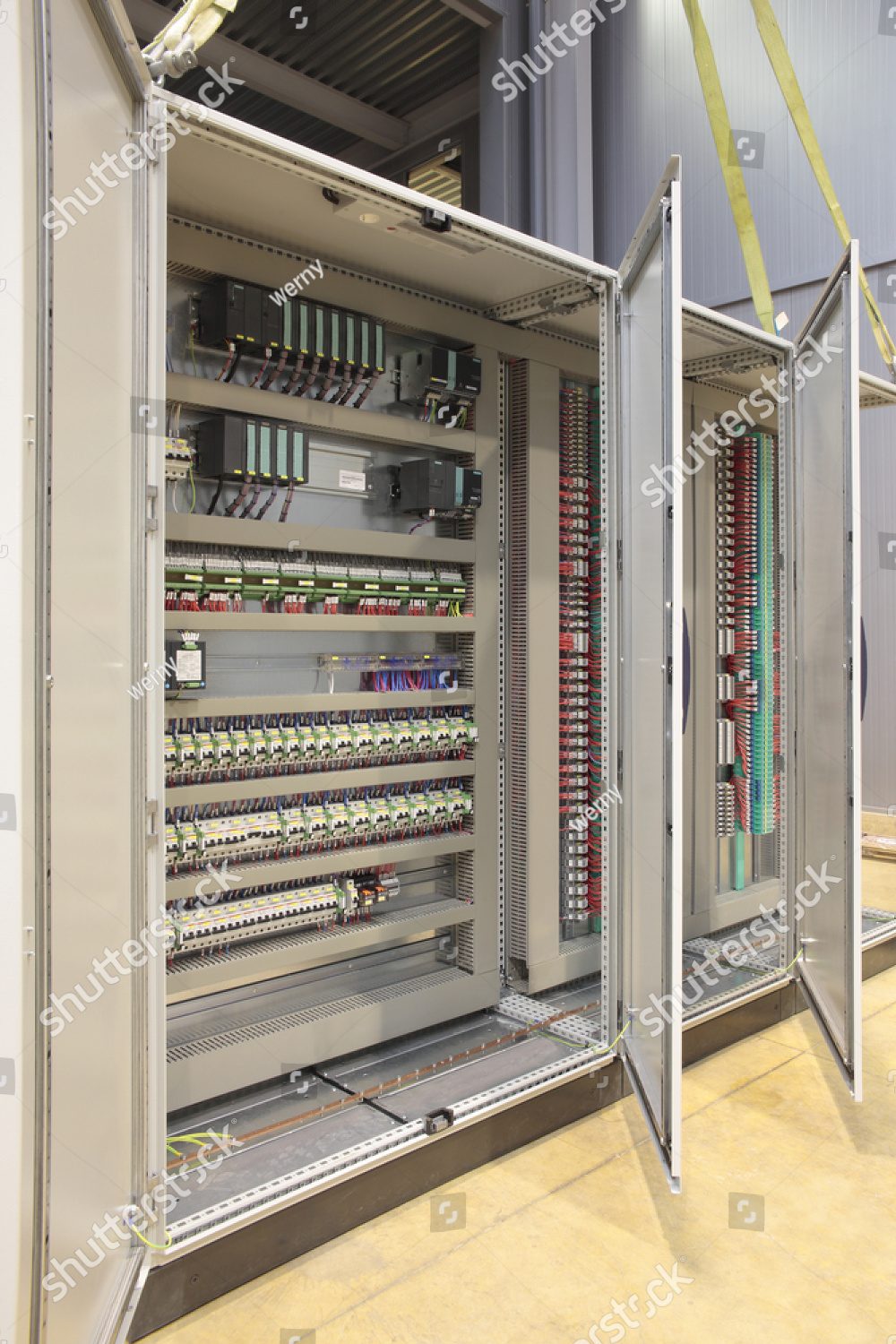

Шкаф технологической автоматики

  • Categories: Оборудование систем автоматизация
  • Tags:

Шкафы технологической автоматики ШТА являются основным интеллектуальным узлом программно-аппаратных комплексов управления производством и предназначены для координации работы всего производственного оборудования в соответствии с заданным алгоритмом.

Шкафы ШТА выполняются на базе стандартных промышленных контроллеров (по умолчанию Siemens). Поэтому прикладное программное обеспечение для шкафов ШТА может быть разработано как специалистами ООО “Электротехмаш” по соответствующему техническому заданию, так и собственными службами Заказчика или сторонними организациями.

Шкафы запитываются от стандартной сети переменного тока 220В, 50Гц. Для защиты от кратковременных колебаний сетевого напряжения в шкафах предусмотрены источники бесперебойного питания. Потребляемая мощность шкафом ШТА не превышает 500Вт. Для индикации состояния шкафа на его двери расположены лампы индикации наличия питания, работы и аварии, а также органы управления и параметрирования.

В случае необходимости шкафы ШТА комплектуются системами принудительной вентиляции и кондиционирования.
Возможности шкафов ШТА позволяют интегрировать программно-аппаратные комплексы управления производством на их основе в любую существующую АСУТП предприятия.

Основные параметры базовых шкафов ШТА

Габариты шкафа,
ВхШхГ, мм*		 Тип процессора* Количество каналов ввода-вывода, дискретных/
аналоговых,
не более		 Внешние интерфейсы Объем
Flash EEPROM		 Время выполнения операций, мкс
логических с фикс. точкой с плавающей точкой
1800х600х400
2000х600х600		 S7-412-1 32768/2048 Profibus,
RS485/422,
TCP/ISO/UDP,
прочее*
 до 64МБ 0,1 0,1 0,3
S7-414-2 65536/2048 0,06 0,06 0,18
S7-416–2 131072/8192 0,04 0,04 0,12
S7-417-4 131072/8192 0,03 0,03 0,09

* – уточняется при заказе.

По умолчанию, шкафы ШТА выполняются на базе промышленных контроллеров Siemens серии S7-400. Однако, в случае необходимости, могут быть применены контроллеры фирм Omron, Schneider Electric и пр.

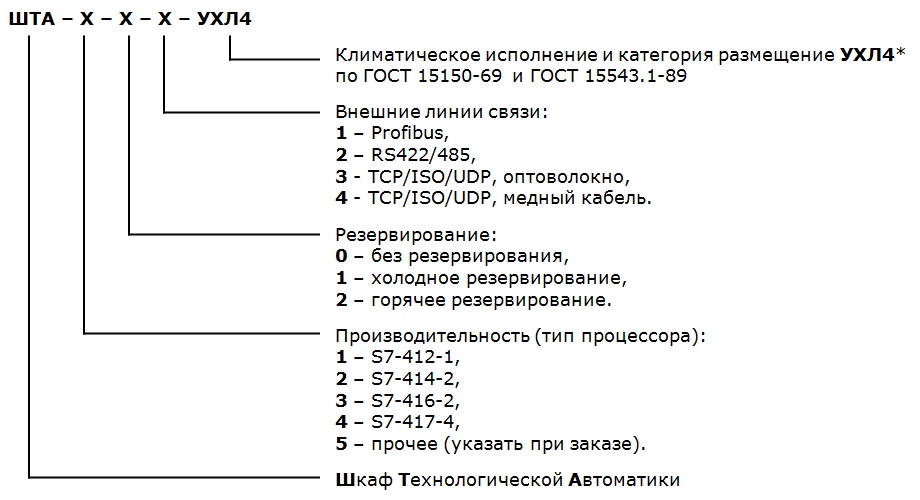

Условное обозначение:

Пример заказа: ШТА-4-1-1-УХЛ4
