Шкафы управления насосными станциями ШУНС
Шкафы управления насосной станцией ШУНС предназначены для автоматического и ручного управления всеми механизмами насосных станций различных конфигураций.
Применение шкафов возможно, как при строительстве новых станций, так и при модернизации эксплуатируемых станций.
Встроенный в шкаф ШУНС программируемый контроллер позволяет легко адаптироваться к особенностям конкретных станций.
Шкафы ШУНС обеспечивают:
- поддержание заданного давления на выходе из насосной станции;
- каскадное и каскадно-
частотное регулирование производительности насосов;
- выравнивание времени работы между всеми насосными агрегатами станции;
- автоматическое включение резервного насоса в случае неисправности основного;
- демпфирование динамических режимов работы электро-
и гидротехнического оборудования;
- повышенную надежность работы оборудования и станции в целом.
ШУНС изготавливаются со степенью защиты IP54. Место установки – отапливаемое помещение (t помещения: +5…+40 ºC). Размещение в неотапливаемом помещении возможно при наличии опции обогрева (t помещ.: –
Габариты шкафов ШУНС определяются на основании заполненного опросного листа, исходя из количества и мощности управляемых механизмов.
Функциональные возможности ШУНС:
- выбор режима работы ШУ автоматический/ручной и отдельно для каждого электродвигателя насосных агрегатов;
- автоматическое включение/отключение электродвигателей насосных агрегатов от частотного регулятора и напрямую от сети при выходе регулятора из строя;
- контроль аварийного уровня заполнения приемного резервуара с выдачей визуальной и звуковой сигнализации;
- автоматическое/ручное переключение вводов электропитания при возникновении аварийной ситуации на вводе;
- индикация состояния вводов электропитания, электродвигателей насосов, вспомогательных механизмов (электродвигателей приточной вентиляции, электродвигателей вытяжки, электродвигателей дренажных насосов, подъемно-
транспортных механизмов), уровней в приемном резервуаре;
- защита электродвигателей в аварийных ситуациях;
- подключение/отключение резервных насосных агрегатов от регулятора при недостаточной производительности основных насосов и напрямую от сети при выходе из строя регулятора;
- включение любого насоса перекачки стоков по сигналу с любого датчика уровня в приемном резервуаре (для одинаковой наработки насосов).
- Дополнительно по отдельному заказу может быть выполнена поставка и настройка программных средств для наблюдения за работой оборудования станции и управления им с удаленного персонального компьютера (SCADA –
система).
Шкаф управления обеспечивает следующие функции защит насосного оборудования:
- от аварии в сети питания (снижение/ повышение напряжения, асимметрия фазных напряжений);
- от перегрузки и короткого замыкания в цепи питания электродвигателей насосов;
- от «сухого хода»;
- от «максимального давления»;
- защита электродвигателей насосов от перегрева обмоток (при условии наличия датчиков температуры в обмотках электродвигателей).

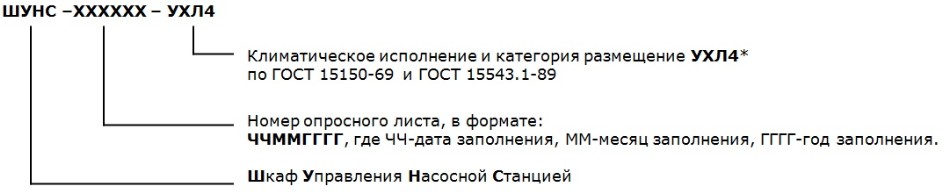

Условное обозначение:
Пример заказа: ШУНС-
* –
