Шкаф управления тягодутьевыми установками

  • Categories: Оборудование систем автоматизация
  • Tags:

Шкафы управления тягодутьевыми установками ШУТУ предназначеын для обеспечения электроснабжения и управления работой дымососов и вентиляторов котельных агрегатов районных котельных крупных городов и небольших населенных пунктов. Шкафы управления оснащены преобразователем частоты, который регулирует скорость вращения двигателя тягодутьевой установки и обеспечивает заданное значение контролируемого параметра (давление/разряжение).

Применение в составе шкафа управления современного и надежного преобразователя частоты обеспечивает высокое энергосбережение в сравнении с традиционным регулированием давления подаваемого на горение воздуха и разряжения в топке котла с помощью шиберов и заслонок, установленных в газоходах и воздуховодах котла. А также обеспечивает все необходимые защиты двигателя вентилятора, его долгосрочную и безаварийную работу, а следовательно надежную работу котлоагрегата в целом.

Базовое исполнение ШУТУ включает в себя необходимый набор функций и защит, требуемых Заказчику для управления работой дымососов и вентиляторов.

Расширенное исполнение ШУТУ предусматривает дополнительные опции, позволяющие адаптировать ШУТУ к конкретным индивидуальным требованиям Заказчиков. Комбинация опций определяется при размещении заказа в соответствии с опросным листом.

Варианты типовых исполнений базового ШУТУ

Тип

 Ток двигателя, А Типовая мощность двигателя, кВт

Размер, мм
высота ширина глубина
ШУТУ-25-х-ххх-УХЛ4 25 7,5 2000 800 600
ШУТУ-32–х-ххх-УХЛ4 32 11 2000 800 600
ШУТУ-40–х-ххх-УХЛ4 40 15 2000 800 600
ШУТУ-63–х-ххх-УХЛ4 63 25 2000 800 600
ШУТУ-100–х-ххх-УХЛ4 100 45 2000 1000 600
ШУТУ-125–х-ххх-УХЛ4 125 55 2000 1000 600
ШУТУ-160–х-ххх-УХЛ4 160 75 2000 1000 600
ШУТУ-200–х-ххх-УХЛ4 200 90 2000 1000 600

Базовые ШУТУ изготавливаются со степенью защиты IP54.
Место установки – отапливаемое помещение (t помещ.: +5…+40 ºC).

Базовый ШУТУ обеспечивает следующие режимы работы:
режим «Автомат» (Основной режим). Данный режим обеспечивает поддержание необходимого номинального давления/разряжения путем автоматического регулирования скорости двигателя.
режим «Ручной» (Резервный режим). В данном режиме  не выполняется контроль и автоматическое регулирование давления/разряжения. Пуск и останов в ручном режиме осуществляется кнопками управления на передней двери ШУТУ.

Опции к базовому ШУТУ
При изготовлении ШУТУ могут быть включены следующие опции (наличие опции в ШУ ТДУ определяется Заказчиком при заполнении опросного листа):

  • «Выбор двигателя»: возможность ручного переключения с основного на резервный двигатель (наличие данной опции для дымососов и вентиляторов мощностью двигателей 37 кВт и выше, т.е. начиная с ШУ ТДУ(ДМ/ДВ)-80).
  • «Сетевой реактор»: защищает частотный преобразователь от больших токов при набросах сетевого напряжения, применяется при близком расположении трансформаторной подстанции (до 300 м);
  • «Двигательный дроссель»: защищает обмотки двигателя от перенапряжений, применяется при значительном удалении подключаемого двигателя от частотного преобразователя (более 30м);


Виды защит реализуемых в ШУТУ

  • максимально токовая защита;
  • время-токовая защита;
  • защита от недопустимых отклонений питающего напряжения;
  • защита от аварии узла сброса энергии;
  • защита от ошибок системы управления;
  • температурная защита преобразователя;
  • температурная защита двигателя.

В режиме работы дымососа или вентилятора от сети защита двигателя от недопустимых длительных перегрузок и токов короткого замыкания осуществляется с помощью тепловых реле.

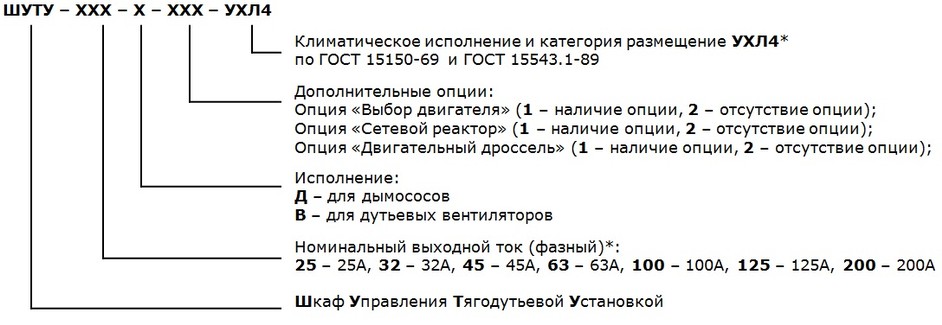

Условное обозначение:

Пример заказа: ШУТУ-125-1-112-УХЛ4

* – возможно иное исполнение по запросу
